Descripción

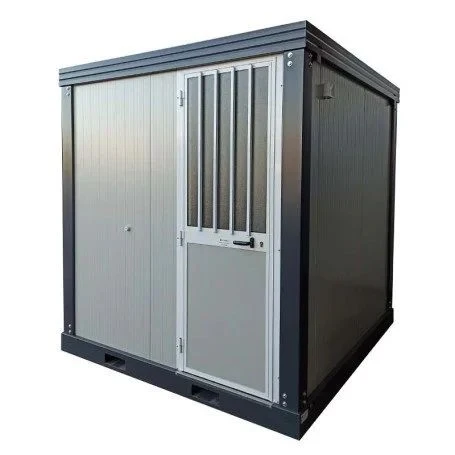

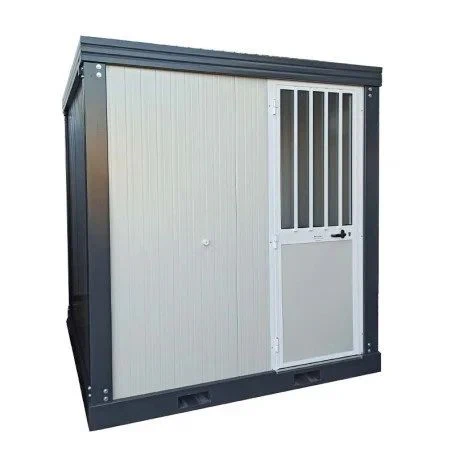

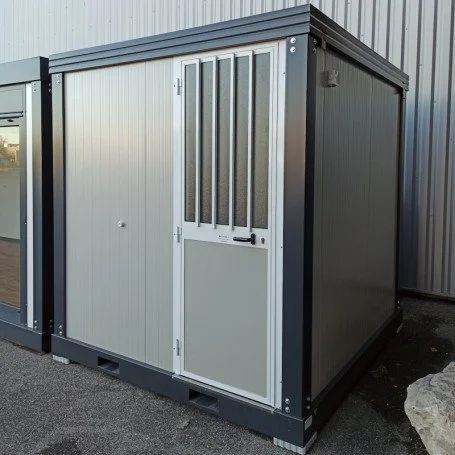

Unidad sanitaria portátil SDU con inodoro, ducha, lavabo y urinario
La unidad sanitaria portátil SDU reúne en un solo módulo de 230 x 242 cm todo lo que exige la normativa de higiene y bienestar en obra: inodoro, ducha, lavabo y urinario listos para conectar a agua, saneamiento y electricidad.
- Estructura de acero galvanizado y lacado RAL 7016, paneles sándwich de poliuretano de 40 mm.
- Instalación de 220 V con plafones LED, convector de 1.000 W y calentador de 50 litros.
- 4 puntos de elevación para grúa y base con acceso para carretilla elevadora.
Si solo necesitas inodoro y lavabo, el módulo sanitario S1 es más económico; para equipos numerosos, el contenedor de 3 cabinas; y para cumplir accesibilidad, el módulo accesible estándar. Gama completa en contenedores sanitarios, también en alquiler.
El anexo IV del RD 1627/1997, publicado en el BOE, exige vestuarios, duchas, lavabos y retretes en número suficiente en obra. Envío gratuito peninsular, IVA incluido. Pide tu presupuesto en 24 h.
Opciones posibles:
• Doble acristalamiento
• Sótano sobre pilotes (2 vigas de ipe de 16 cm)
• 4 bajantes
• Suelo de PVC de alta resistencia (en lugar de baldosas estándar o parquet con aspecto de PVC)
• Paneles lisos, paneles aptos para uso alimentario, paneles ignífugos o paneles de lana de roca
• Tomas de corriente
• Extractor de aire de 90 m³/h con interruptor
La unidad sanitaria SDU consta de una estructura de acero galvanizado pintada en gris antracita RAL 7016.
El perfil del techo es de acero galvanizado pintado en gris antracita RAL 7016, de 1,5 mm de espesor y 154 mm de altura, con 4 puntos de elevación para grúa.
Los perfiles de la base son de acero galvanizado con recubrimiento de polvo gris antracita (RAL 7016), de 2 mm de espesor y 160 mm de altura, con acceso para montacargas (separación entre ejes de 90 cm) para facilitar su manipulación con una carretilla elevadora equipada con horquillas de 250 cm.
El techo está compuesto por paneles sándwich de espuma de poliuretano rígida de 30 mm de espesor, Euroclase Cs3d0. La cubierta es de acero galvanizado ondulado con drenaje de agua de lluvia en los laterales.
Las paredes están compuestas por paneles sándwich de espuma de poliuretano rígida de 40 mm de espesor (gris claro RAL 9002), Euroclase Cs3d0.
El suelo es de cemento-madera de 16 mm de espesor, recubierto con una capa de PVC.
Carpintería de aluminio lacado blanco (RAL 9010)

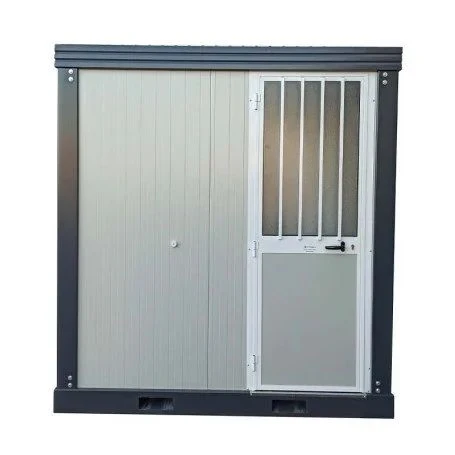

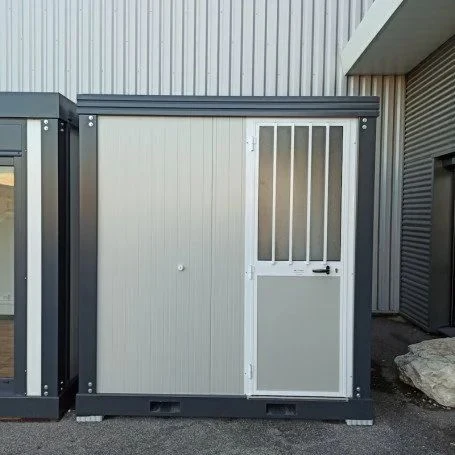

Los baños de la unidad de cuidados a largo plazo están equipados con una puerta semicristalina de 84 x 220 cm (70 cm de apertura) con rejillas y vidrio moldeado de una sola capa.
El área del inodoro cuenta con una puerta interior maciza de 78 x 210 cm (64 cm de apertura) y una claraboya de 58 x 58 cm con vidrio de una sola capa de 4 mm de espesor.
La zona de ducha cuenta con una puerta interior de altura completa de 78 x 190 cm (64 cm de altura libre) y una claraboya de 58 x 58 cm con vidrio moldeado de una sola capa de 4 mm de espesor.
Sanitarios conectables

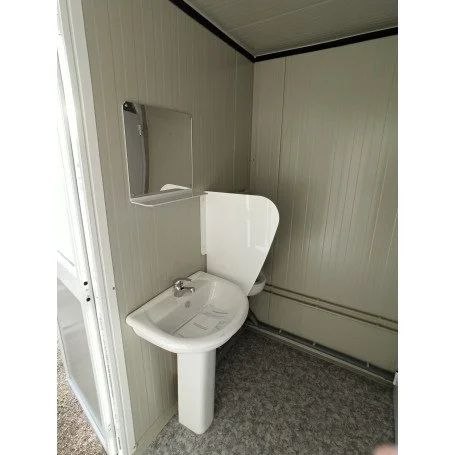

La zona de entrada incluye un lavabo cerámico de 55 cm con grifo de agua caliente/fría y espejo, así como un urinario cerámico con pulsador y mampara de PVC.

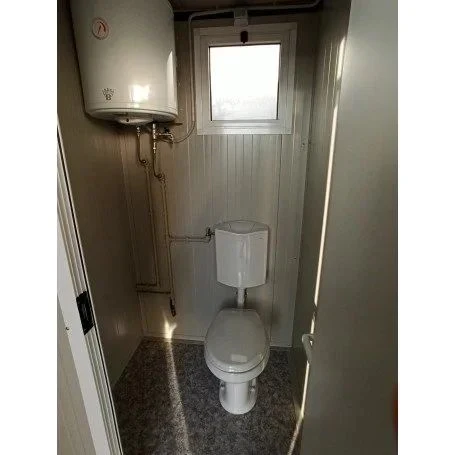

El área de aseo incluye un inodoro cerámico de estilo inglés, equipado con cisterna de PVC y portarrollos.

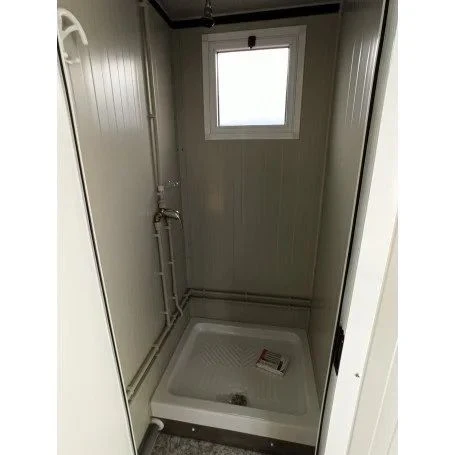

La zona de ducha incluye una ducha cerámica de 90 x 70 cm con cabezal, grifo monomando, jabonera y cortina de ducha de PVC.

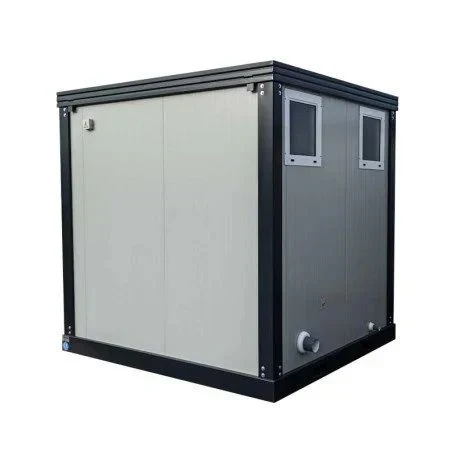

La toma de agua se encuentra en la pared (A) y los desagües están conectados a dos salidas en la pared (E).
Instalación eléctrica de 220 V.
La unidad sanitaria SDU está equipada en la habitación principal con detector de movimiento, plafón LED, calefactor de convección de 1000 vatios, cuadro eléctrico con interruptores diferenciales y disyuntores (máximo 6 kW) y caja de conexiones exterior.
El área de aseo incluye detector de movimiento, plafón LED de 7,5 vatios y calentador de agua de 50 litros.
No hay instalación eléctrica en la zona de ducha; la luz proviene del espacio sobre la puerta de la ducha y de la claraboya.
Especificaciones técnicas
DIMENSIONES
• Altura exterior: 248 cm
• Altura interior: 220 cm
• Ancho: 230 cm
• Profundidad: 242 cm
ESTRUCTURA DE REFERENCIA
• Material: Acero galvanizado y lacado
• Color: Gris antracita RAL 7016
• Espesor: 1,5 mm
• Base: 160 mm de alto, 2 mm de espesor
• Techo: 154 mm de alto
• Manipulación: 4 puntos de anclaje en el techo para ganchos de elevación; base con soportes para montacargas con horquillas de 250 cm.
CARPINTERÍA
• Material: Aluminio lacado blanco RAL 9010
• Puertas: 1 puerta semicristalina de 84 × 220 cm (apertura de 70 cm) con travesaños, vidrio moldeado simple + 1 puerta interior maciza de 78 × 210 cm (apertura de 64 cm) + 1 puerta interior maciza de 78 × 190 cm (apertura de 64 cm)

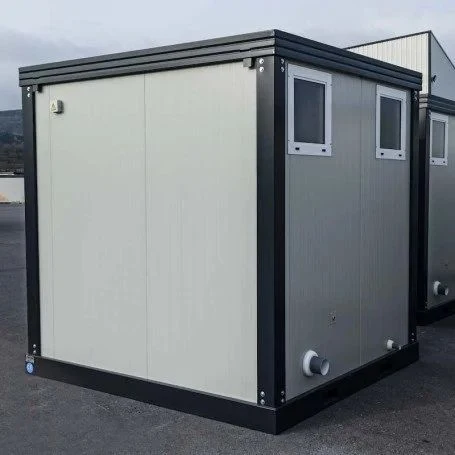

• Ventanas: 2 claraboyas de 58 × 58 cm, vidrio moldeado simple, 4 mm de espesor
PAREDES, TABIQUES Y TECHO
• Material: Paneles sándwich
• Aislamiento: Espuma de poliuretano rígida
• Espesor de paredes y tabiques: 40 mm
• Espesor del techo: 30 mm
• Cubierta: Chapa de acero galvanizado, patrón de greca
• Color de las paredes: Gris claro RAL 9002
SUELO
• Estructura: Paneles de madera-cemento
• Espesor: 16 mm
• Revestimiento: PVC
INSTALACIONES DE BAÑO
• 1 lavabo de cerámica de 55 cm de profundidad, con grifo de agua fría/caliente y espejo
• 1 urinario de cerámica con pulsador
• 1 inodoro de cerámica de estilo inglés con cisterna de PVC y portarrollos de papel higiénico
• 1 cabina de ducha de cerámica de 90 x 70 cm, con cabezal de ducha, grifo monomando, jabonera y cortina de ducha de PVC
• Entrada de agua en la pared (A) – Desagües conectados a 2 salidas de pared (E)
